< 퍼즐쏘일이란? >
지반공학기술로 시공비용을 줄이고 콘크리트 폐기물 등이 발생하지 않는 세계 최초의 '퍼즐쏘일'

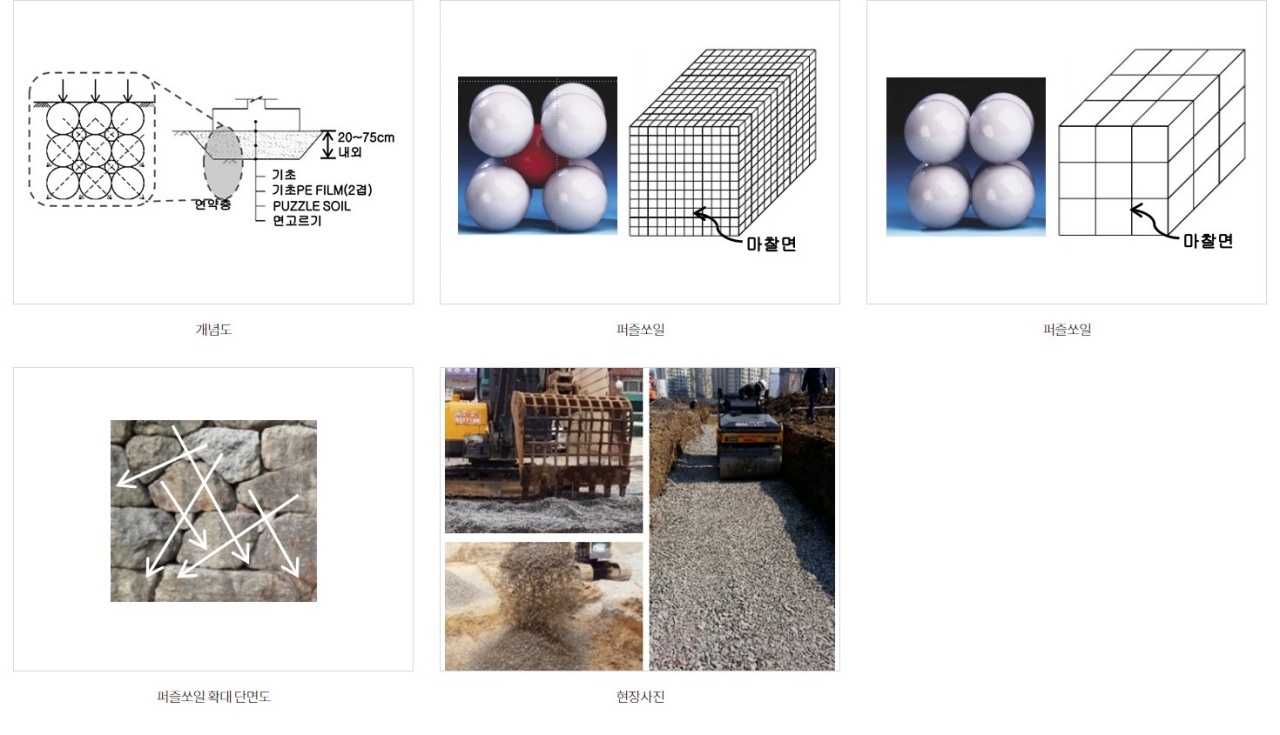

■ 퍼즐쏘일의 정의
입도조절로 마찰면이 촘촘하여 마찰면적 증가로 50° 이상의 내부마찰각(Φ)과 Layer Jamming 마찰력 발생시키는 인공쇄석골재
Mix{레미콘용 알골재(25mm), 아스콘용 알골재(13, 19, 40mm)} + 층다짐 = Jamming 골재
얇은 치환두께로 지지력 증가, 침하량 감소
입상체의 기하학적 구속을 통해서 양파껍질처럼 마찰저항면이 체계적으로 반복되는 흙으로 천연 지반보강재
■ 특징
- 반복되는 마찰저항면에 의해 마찰력 증폭
- 상체의 응력이 포화된 흙
- Jamming, Dilatancy
■ 적용
- 매립층, 연약한 사질토, 연약한 점성토 등의 지반보강

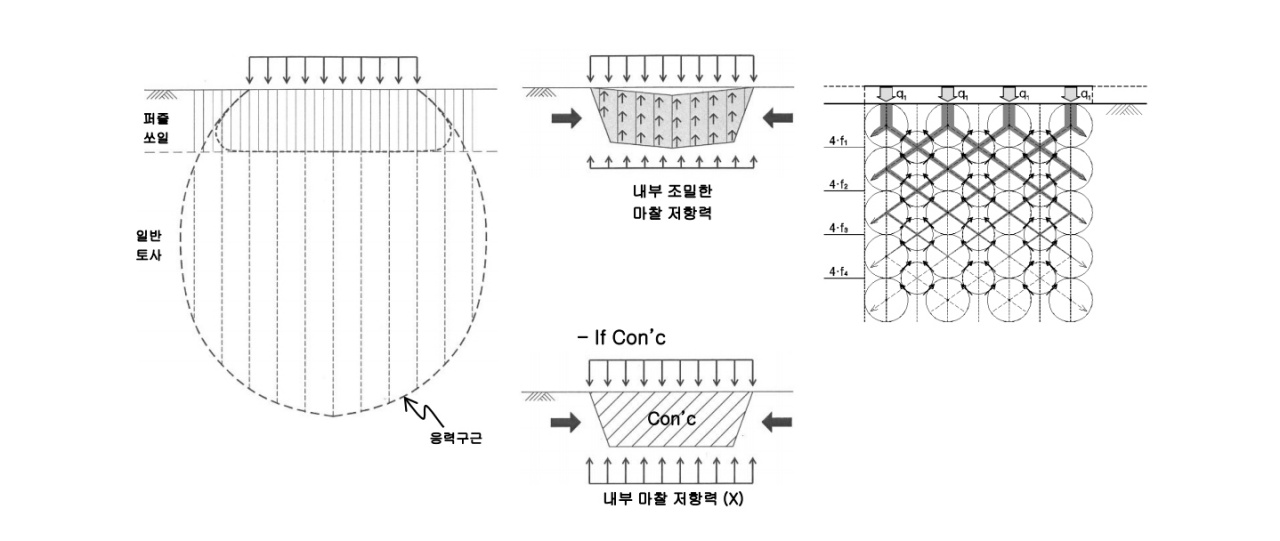

■ Puzzle Soil(맞물림 마찰력)의 보강효과
< 비교분석 >

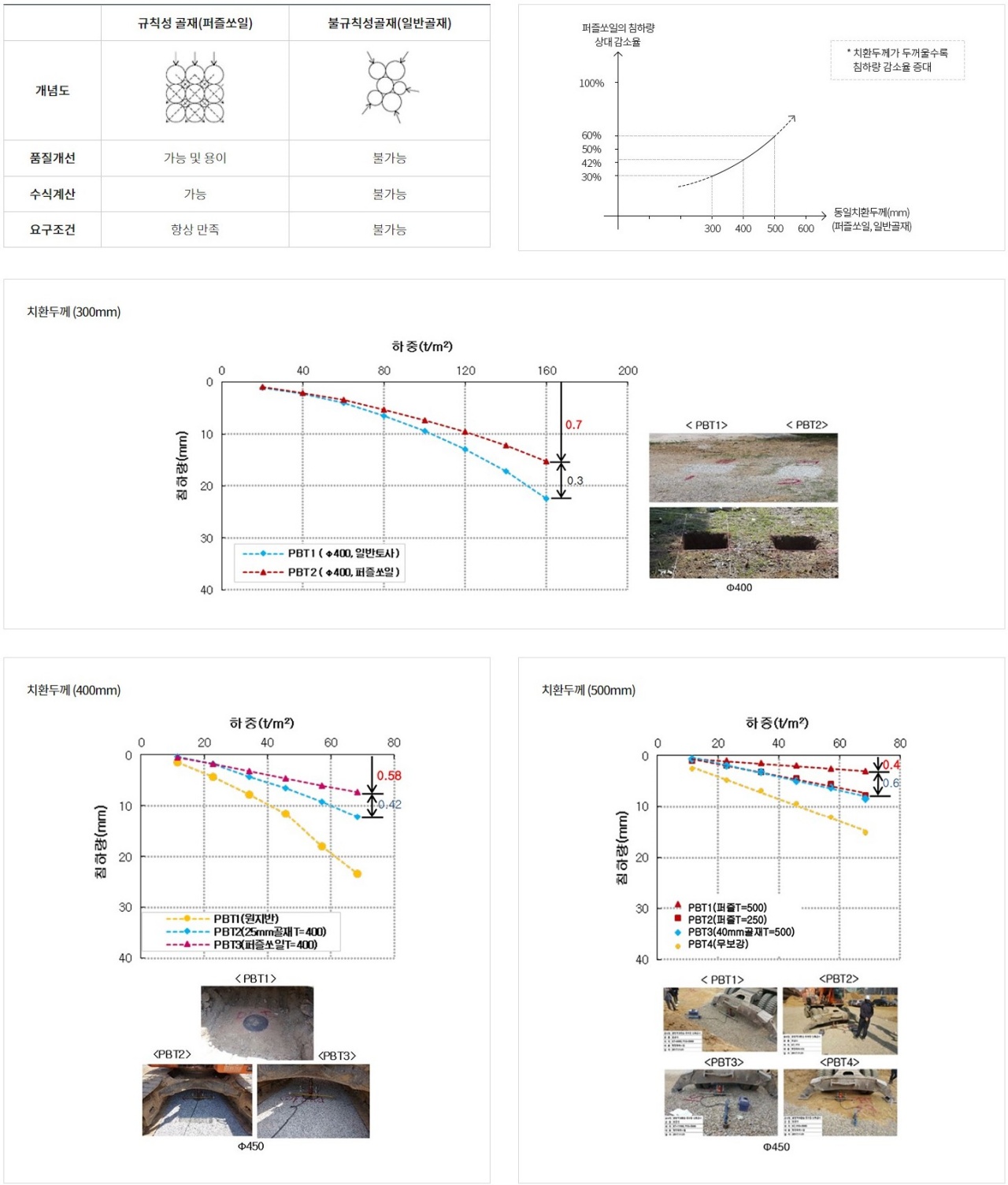

■ 퍼즐쏘일 vs 일반골재 침하량 비교

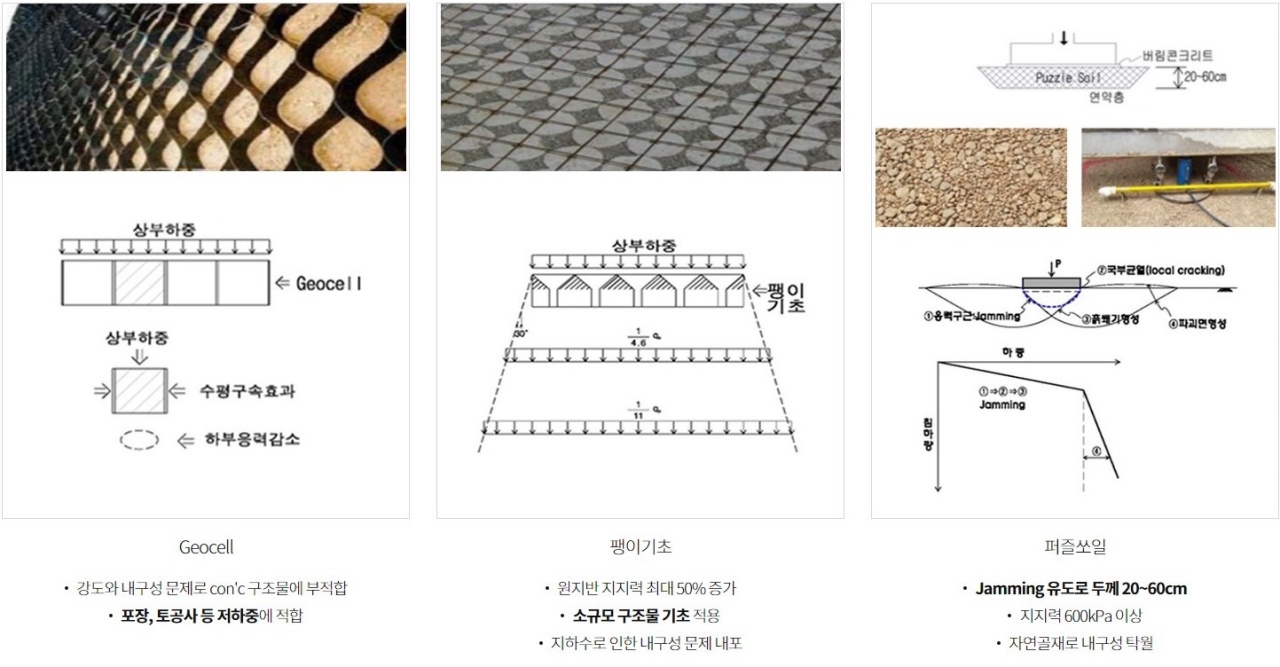

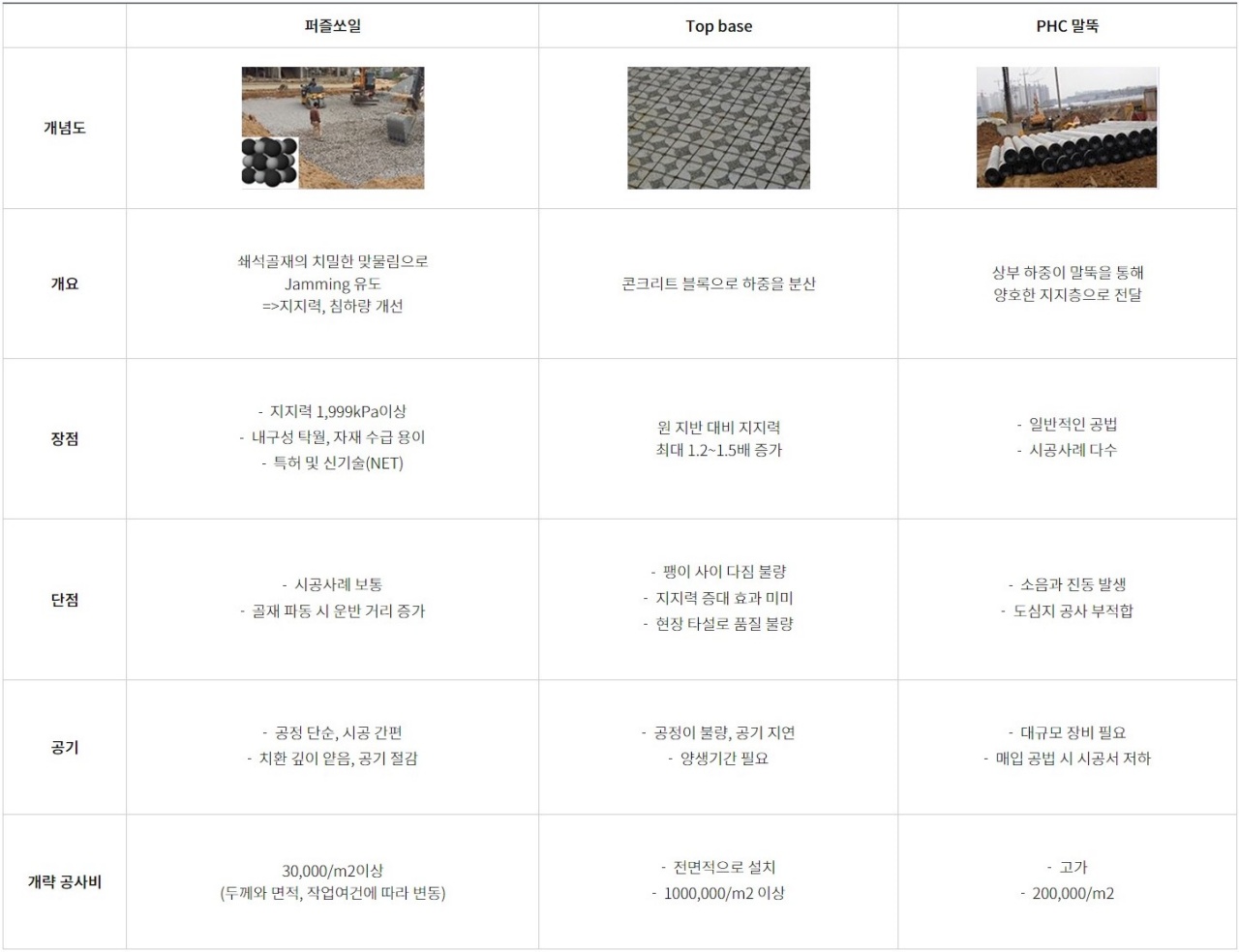

■ 공법비교표

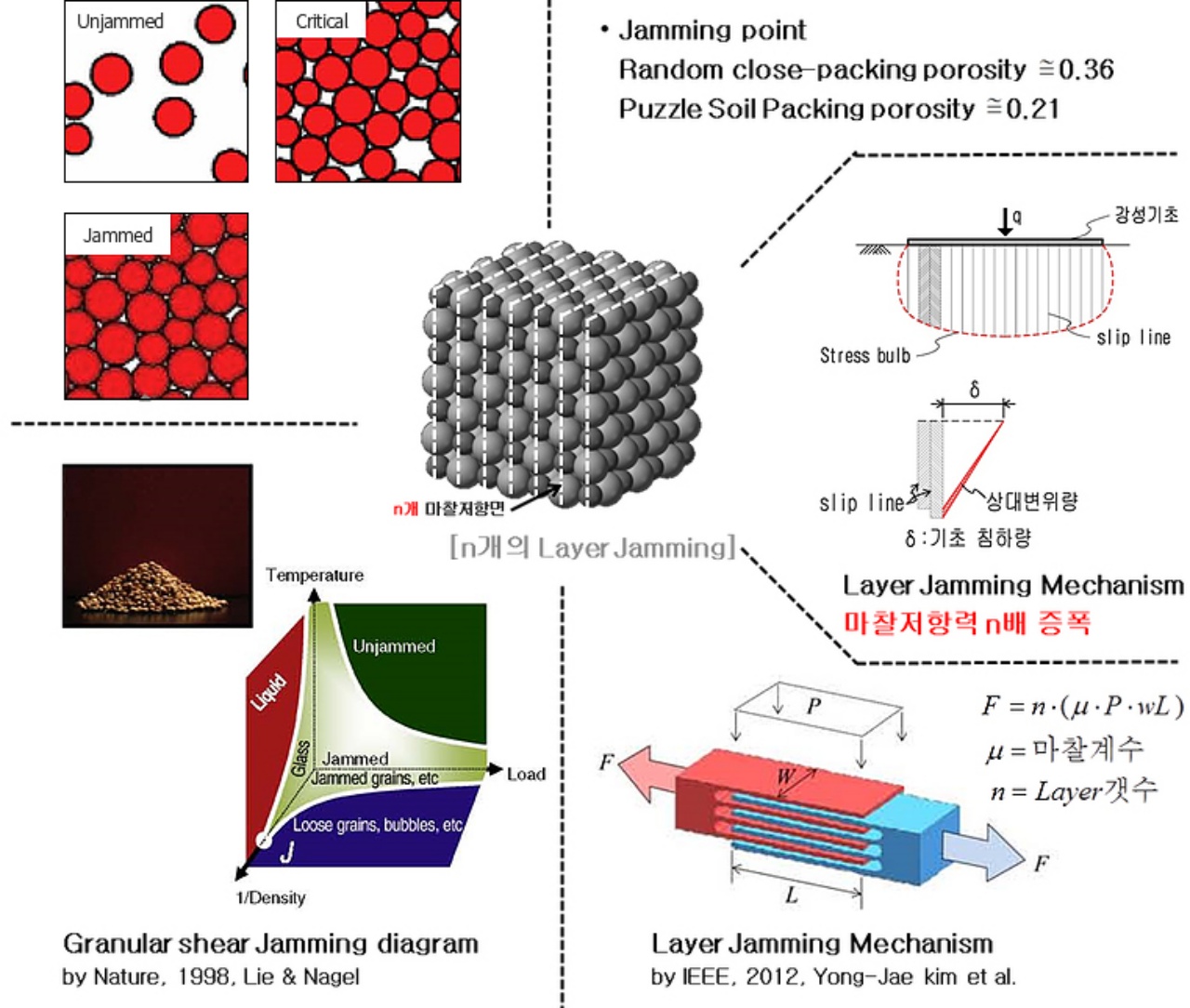

< Jamming >
■ 공법비교표
입상체 물질이 밀도가 증가하면서 고체처럼 강해지는 과정을 뜻하며 예로는 Traffic Jams, 굴말뚝 박기, 말뚝으로 지지된 성토층이 있으며 지반 보강 효과에 매우 뛰어납니다.

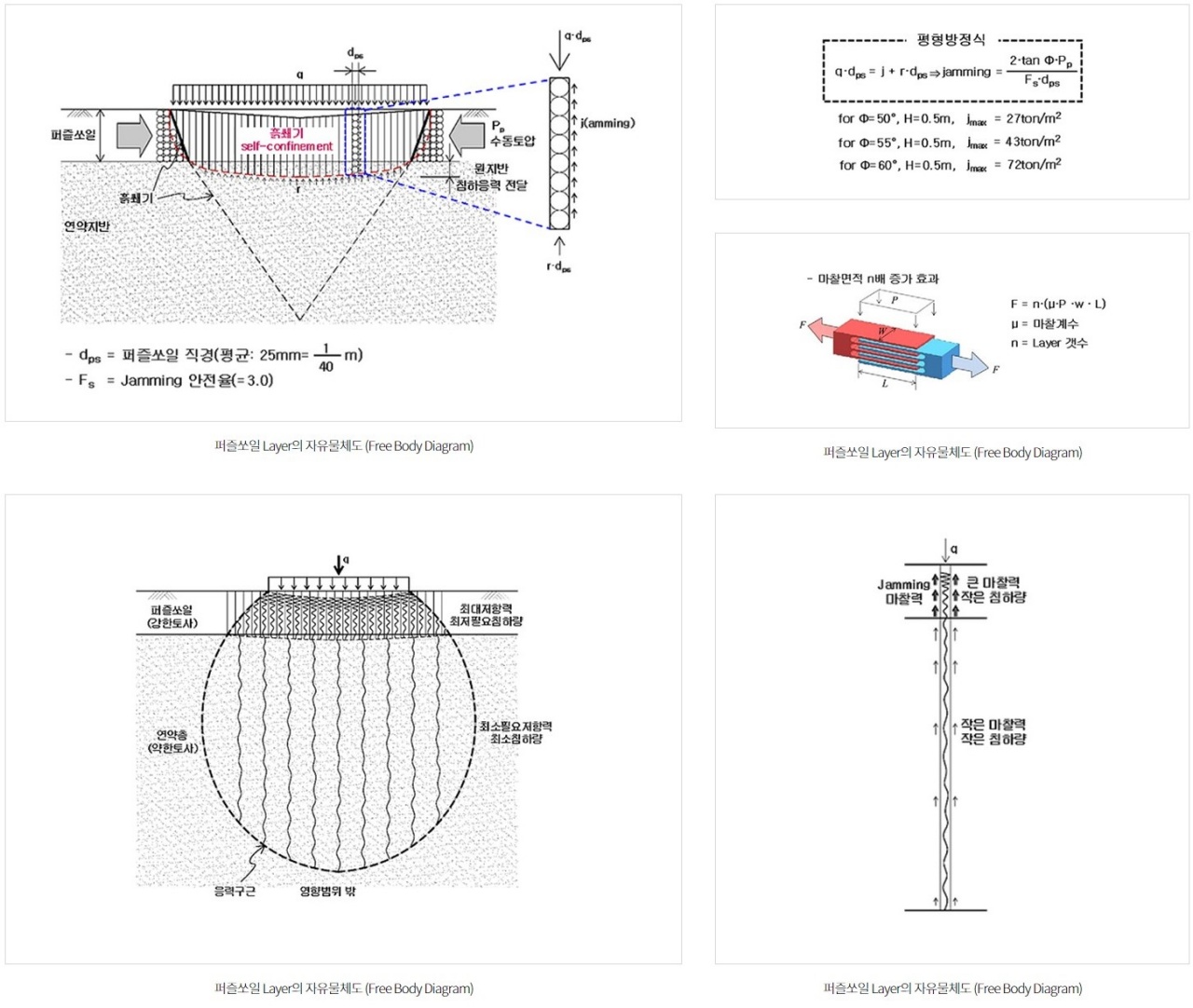

■ Jamming 마찰력 효과
Jamming 된 Layer의 마찰면적 증가로 연약지반 보강
< 성능검증 >

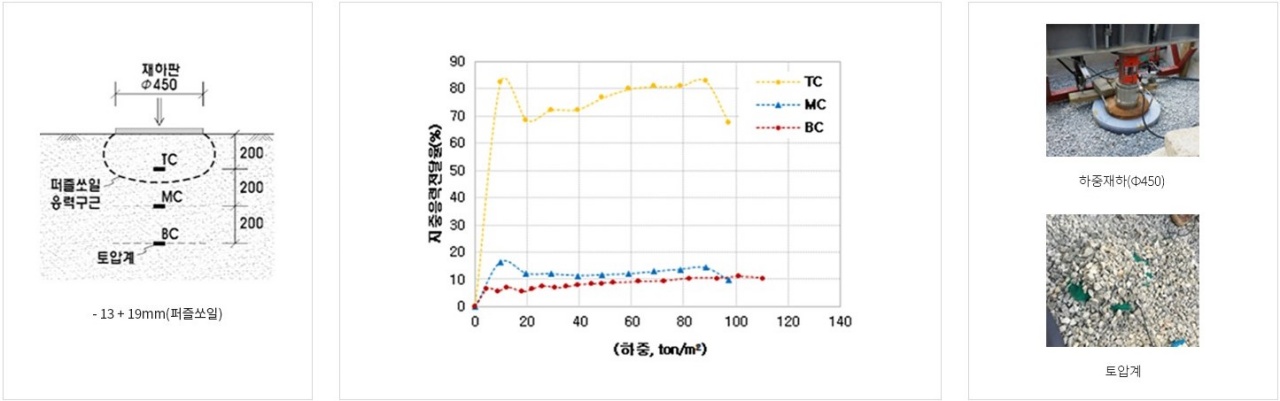

■ 계측에 의한 확인

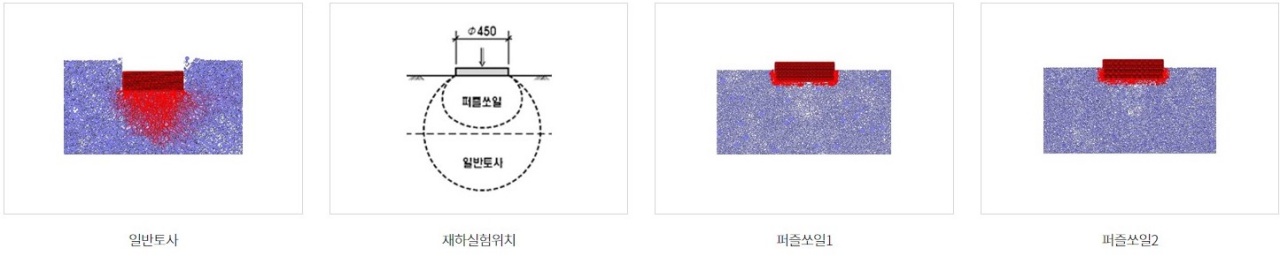

■ 전산시뮬레이션 재현

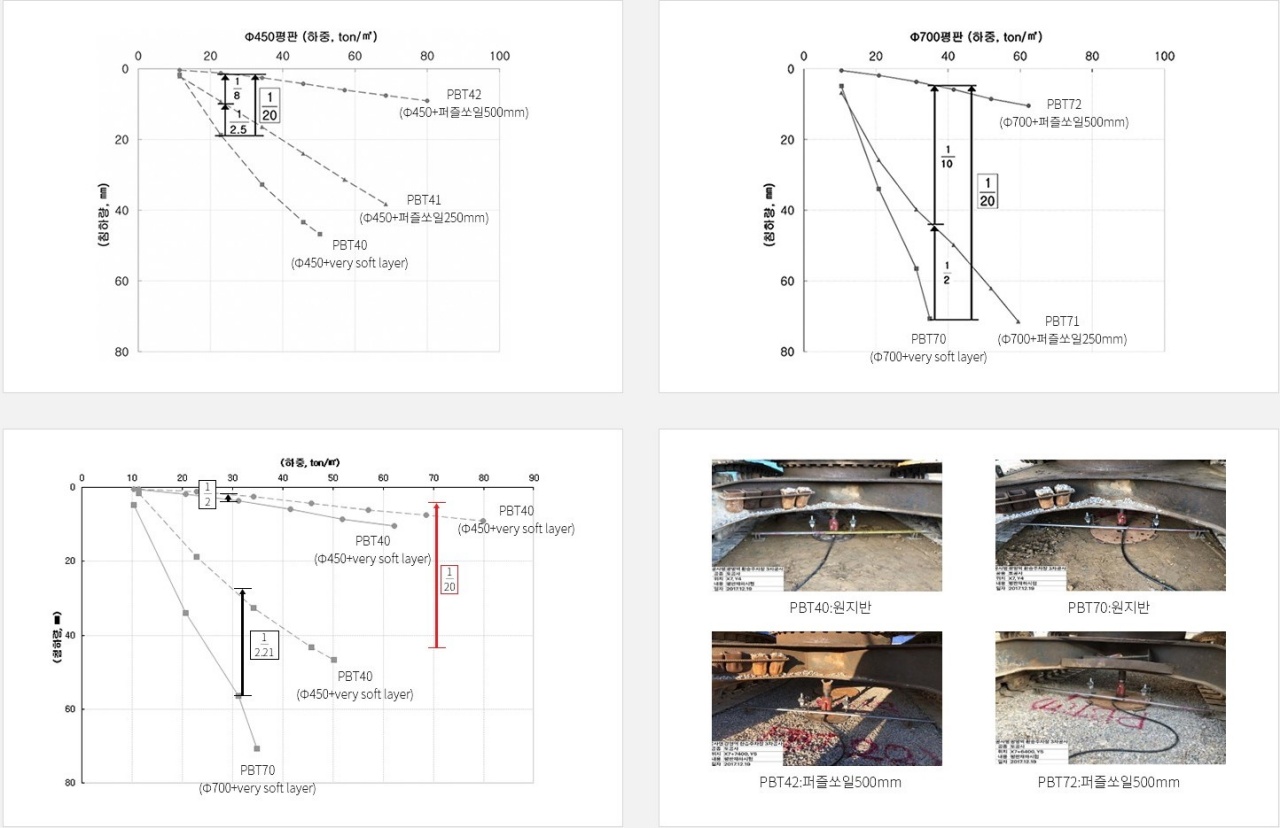

■ 퍼즐쏘일 치환두께의 Scale effect : only 치환두께로 침하량 조절

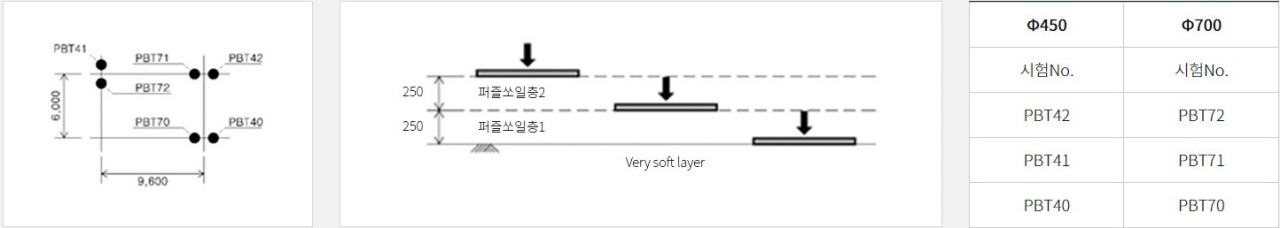

광명역 D환승 주차전용 건축물 신축 Case Study
- 2종류(Φ450, Φ700)크기의 평판재하시험 6회 실시
- 2종류(Φ450, Φ700)크기의 평판재하시험 6회 실시

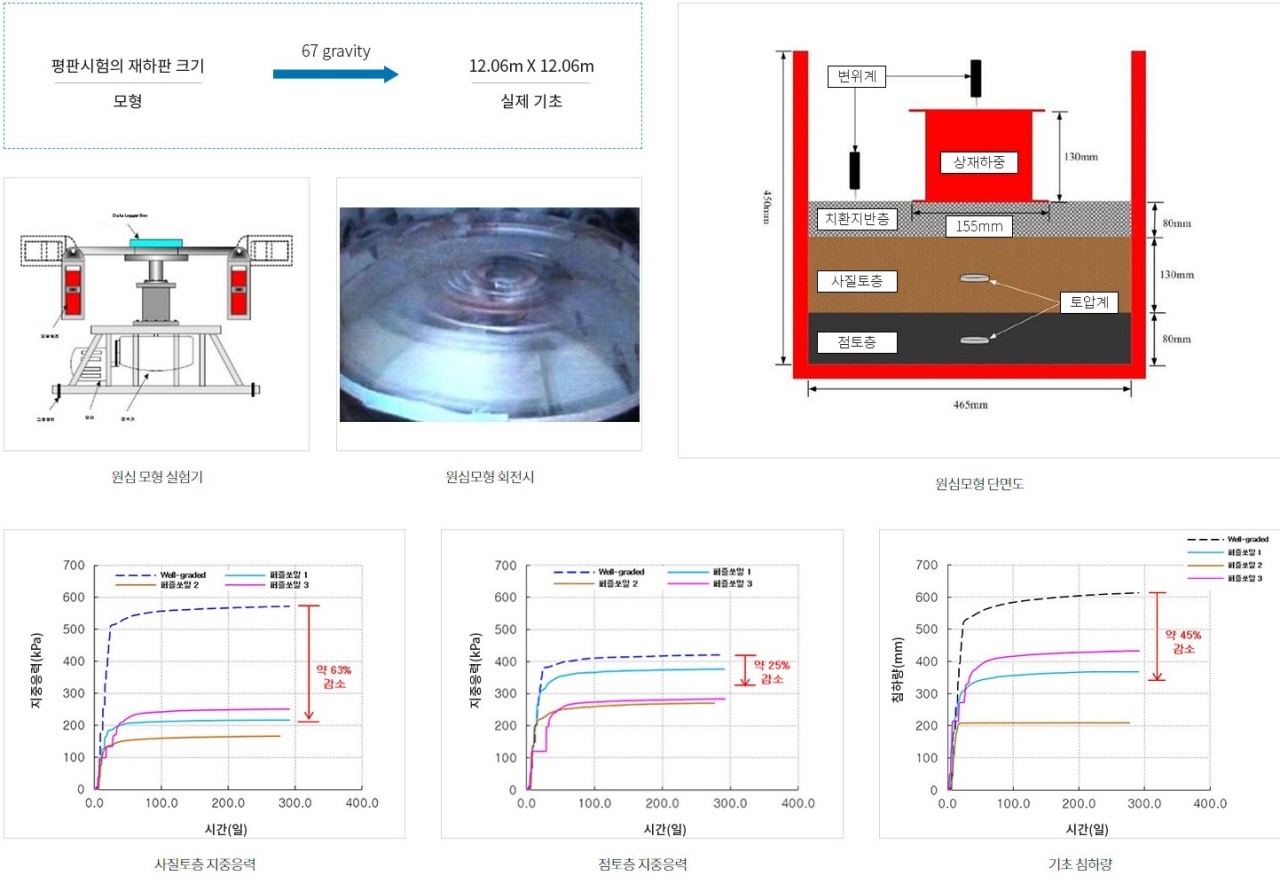

■ 원심실험(Centrifugal experiment)에 의한 확인 : 장기침하량 감소효과 확인
< 경쟁력 >
■ 지지능력, 내구성 측면

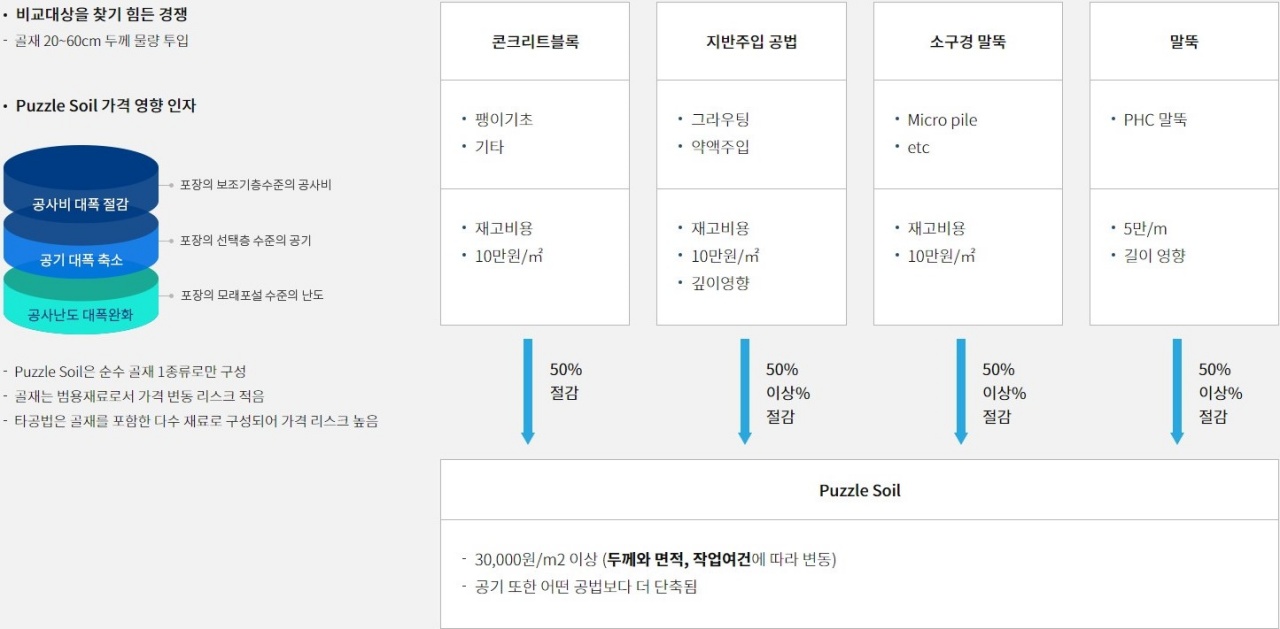

■ 가격경쟁 및 신기술 인증
